水路、地下道、貯留槽など様々なインフラ事業で活用

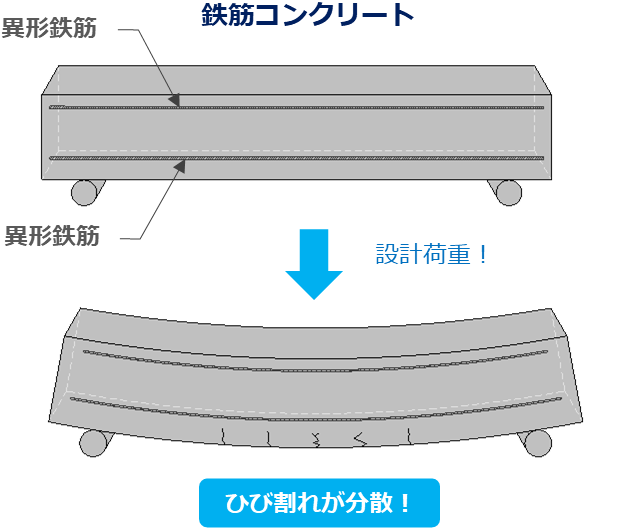

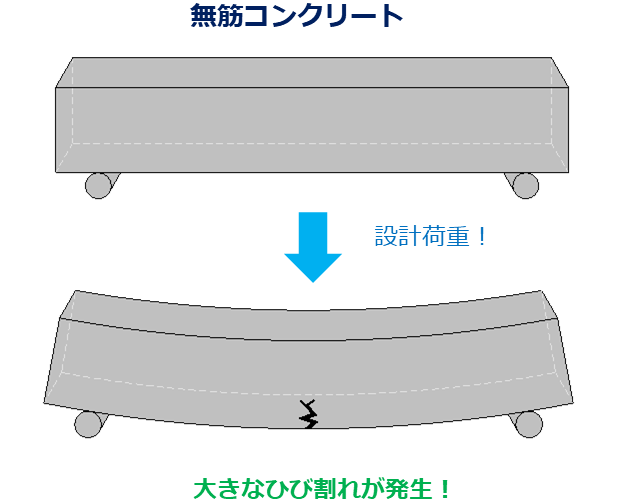

異形鉄筋の配置によりひび割れの分散を図った構造
- 部材に発生する圧縮力はコンクリート、引張力は鉄筋で受け持たせる構造であり、部材の引張側に配置した異形鉄筋により、ひび割れの分散を図ることができる。

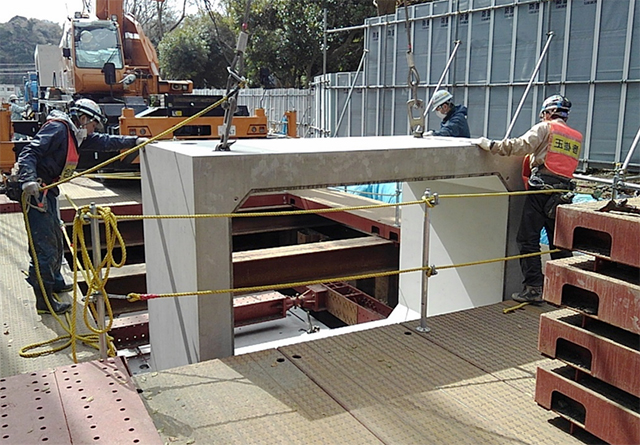

内幅2500×内高1700×長さ1500ｍｍ

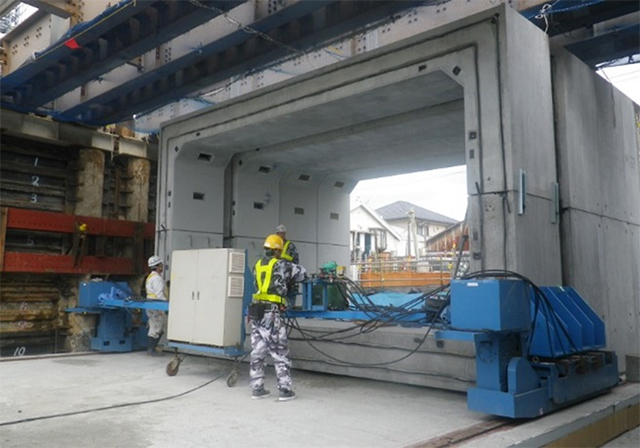

内幅6000×内高3200×長さ1196mm
（上下２分割）
（上下２分割）

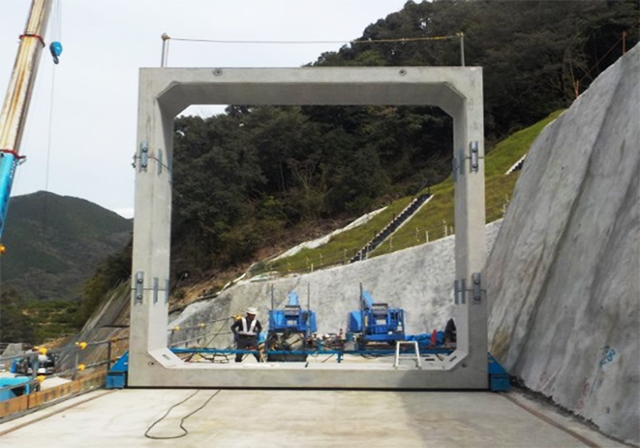

内幅5000×内高5600×長さ1500mm
（上下４分割）
（上下４分割）

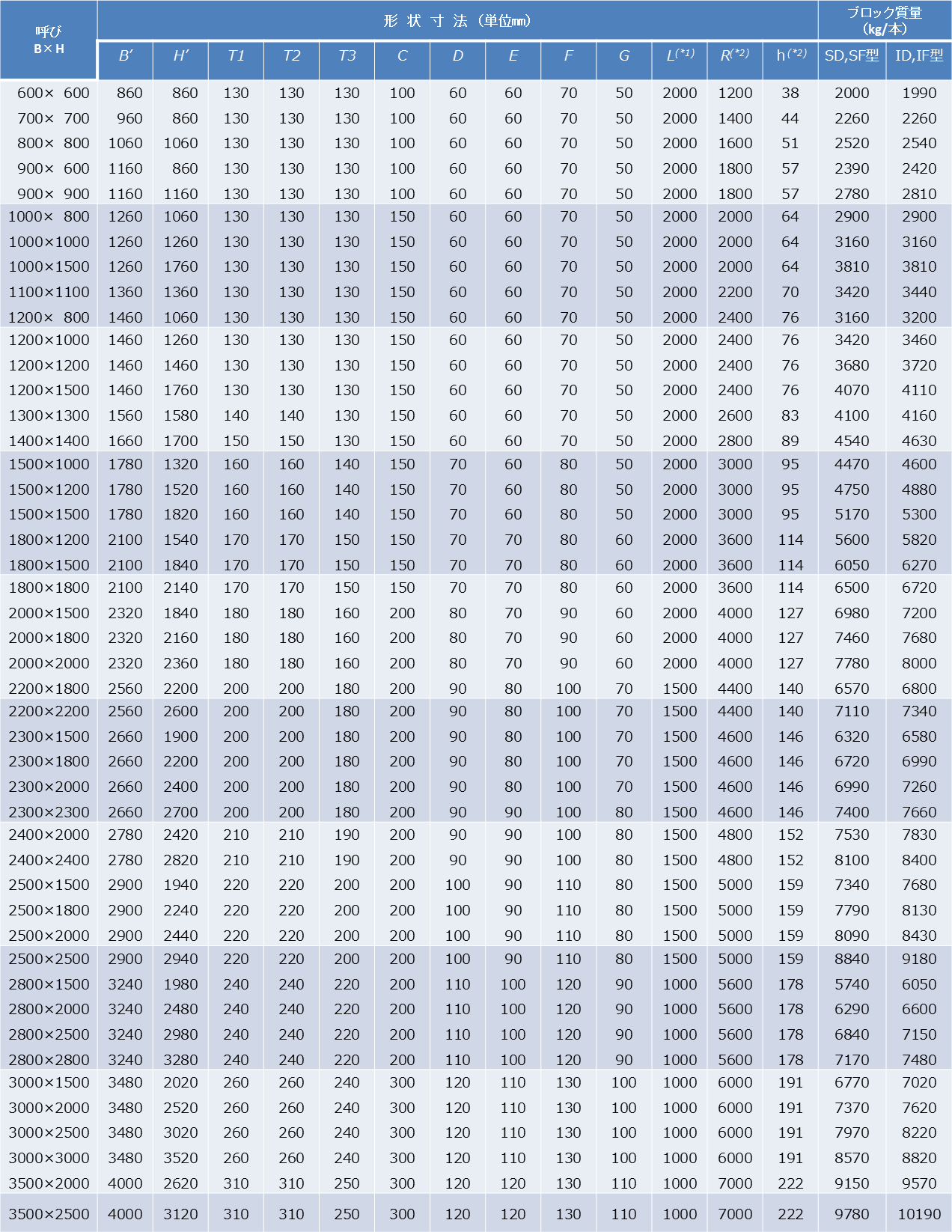

寸法表
RCボックスカルバート形状寸法
注 記号は、図2.2.1、図2.2.2を参照。
※1：Ｌは呼び長さであり、製品実長は目地幅（5mm）を考慮した長さ（Ｌ－5mm）とする。また、Ｌ＝2000mmの場合は、
1500mm又は1000mmに、Ｌ＝1500mmの場合は、1000mmとすることができる。
※2：Ｒ、ｈは、Ｉ型のインバート部の寸法を示す。
形状図
【SD型】
【SF型】
【ID型】
【IF型】
