HTCボックスカルバート

（ハイテンション・コンクリート）
⼩⼝径断⾯の⽔路等を経済的に構築

頂版と底版に適度な圧縮⼒を加えたプレストレスト・ レインフォースド・コンクリート（ＰＲＣ）構造を有する製品

1995年（平成7年）（公社）⽇本下⽔道協会 Ⅱ類認定資器材に登録
  • ⾼強度コンクリートと⾼張⼒異形鉄筋（マルバー）を使⽤し、適度なプレストレス を与えて、ひび割れが発⽣しにくい構造としている
  • 設計荷重によって発⽣するひび割れ幅を⾃在にコントロールできるので、必要とさ れる性能（⽔密性、耐久性等）や供⽤条件に合わせた設計が可能である
  • ＲＣ（鉄筋コンクリート）構造と⽐べて部材厚が薄く、軽量化による施⼯機械の軽 減、施⼯性の向上が図れる等、経済性に優れている
HTCボックスカルバート

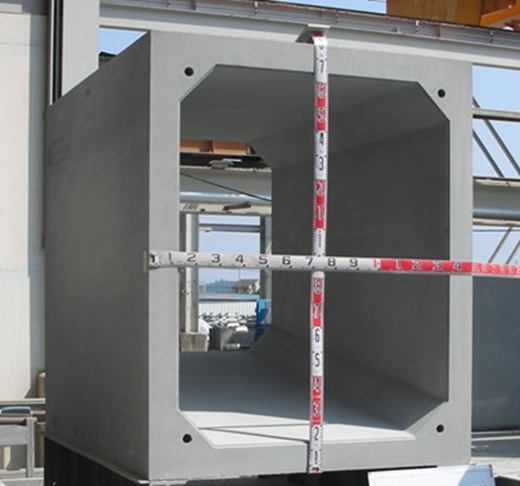

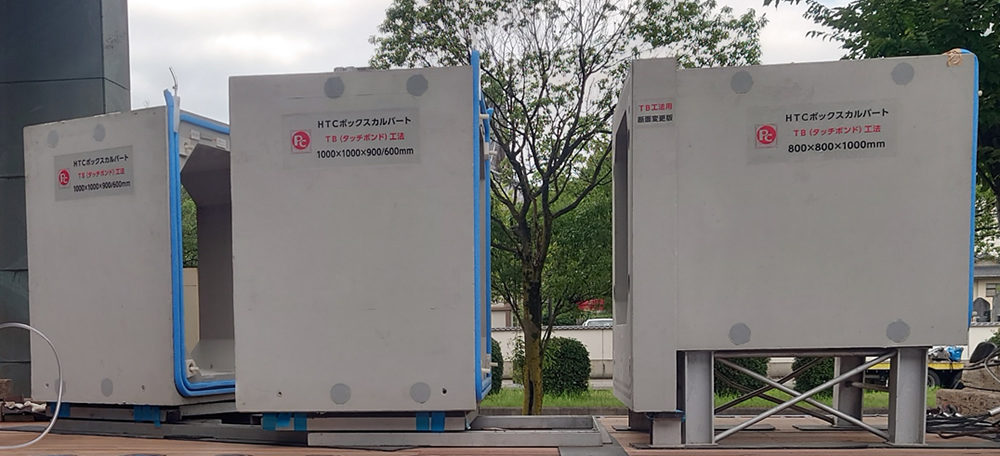

形状寸法確認状況
HTCボックスカルバート

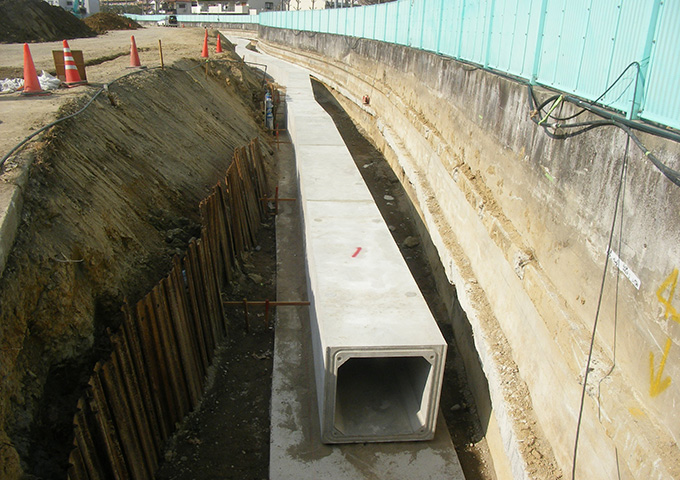

設置状況（斜切り部・落差部）

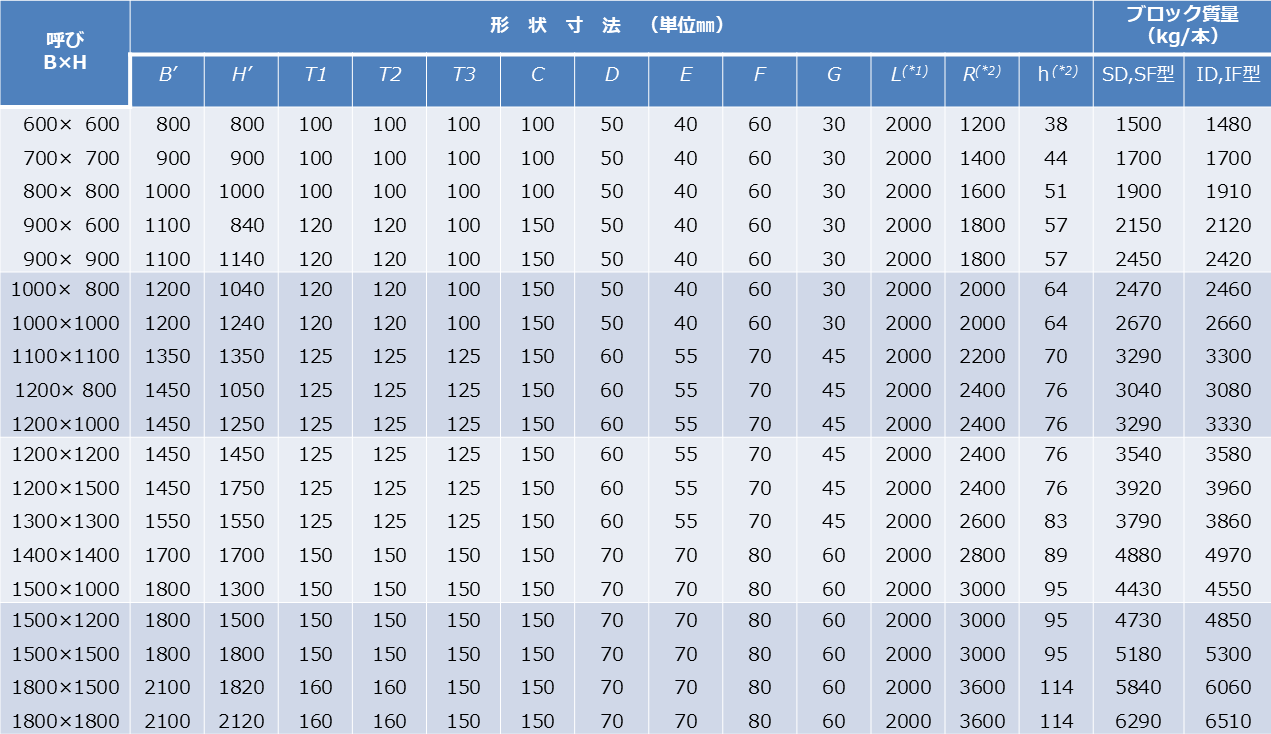

寸法表

HTCボックスカルバート形状寸法

注　記号は、図2.2.1、図2.2.2を参照。
※1：Ｌは呼び長さであり、製品実長は目地幅（5mm）を考慮した長さ（Ｌ－5mm）とする。また、Ｌ＝2000mmの場合は、
1500mm又は1000mmに、Ｌ＝1500mmの場合は、1000mmとすることができる。
※2：Ｒ、ｈは、Ｉ型のインバート部の寸法を示す。

形状図

【SD型】

【SF型】

【ID型】

【IF型】
